硬碰硬：華菱CBN刀片挑戰(zhàn)高速鋼，性能全解與案例實戰(zhàn)

引言：高速鋼，作為一種具有高硬度、高耐磨性和高抗壓強度的工具鋼材料，在金屬加工領(lǐng)域占據(jù)著舉足輕重的地位。它廣泛應(yīng)用于制造各種切削工具、模具和其他高強度工具。本文將深入探討華菱CBN刀片加工高速鋼的特點，并通過具體案例來展示其在不同場景下的應(yīng)用效果。

一、高速鋼的加工特點

高速鋼。一般簡寫作HSS，是一種具有高硬度、高耐磨性和高耐熱性的工具鋼，硬度一般在HRC65-HRC68； 它的主要用途是用來制作金屬加工切削刀具、冷擠壓模具及冷墩壓模具、軋輥等；華菱積累了大量的成功案例和加工經(jīng)驗。
二、CBN刀片高速鋼的加工案例

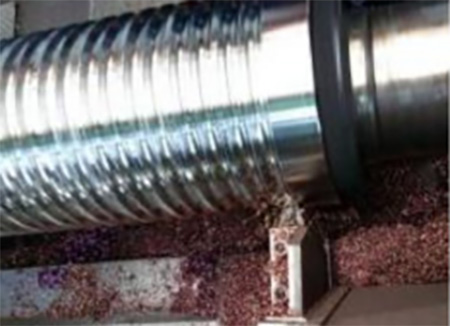

案例一：CBN刀片BN-S20加工高速鋼軋輥案例

加工難點：（1）硬度高，（2）加工余量大（3）切槽切削阻力大（4）部分有斷續(xù)切削沖擊，刀片易崩刃。

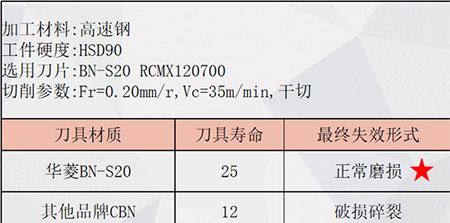

華菱BN-S20刀片壽命是其他CBN壽命的2倍!

案例二：CBN刀片BN-H10加工粉末高速鋼案例
加工難度淬火熱處理后硬度HRC67-HRC65的粉末高速鋼模具，用CBN刀片，上表面出現(xiàn)高溫脫層磨損嚴(yán)重，只能加工1件。
華菱采用刀具材質(zhì)BN-H10（能承受中等斷續(xù)切削的刀具材質(zhì)牌號），切削效果很好，并改為R1.6的刀尖圓弧，一個刀頭加工3-5個工件，客戶滿意。
案例三：CBN刀片BN-H21加工進(jìn)口高速鋼的成功案例

機 床：OKUMA 零件材料：進(jìn)口高速鋼（熱后硬度HRC63-65）

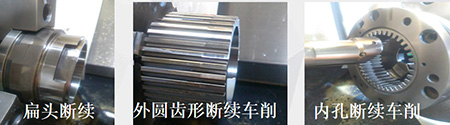

加工難點：1.斷續(xù)切削（如圖齒型，扁頭）如圖2.尺寸公差極其嚴(yán)格0.005mm；
華菱經(jīng)驗總結(jié)：
1.加工超高硬度零件，且有斷續(xù)切削工況嚴(yán)重的，切削速度不宜過大。2.如果尺寸公差小于0.01，一般需要冷卻，否則尺寸熱脹冷縮不穩(wěn)定，BN-H21和BN-H10牌號CBN刀片可接受風(fēng)冷或均勻充分的油性冷卻液。
